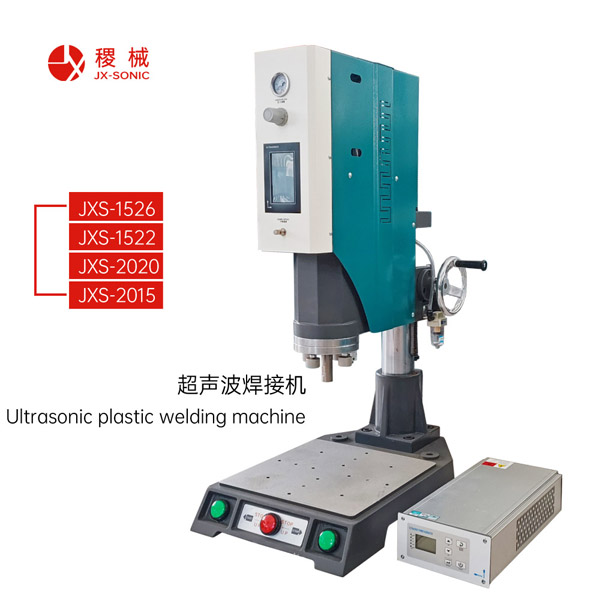

超聲波塑料焊接機的振幅調節是決定焊接能量傳遞效率的核心環節，需結合設備結構（振幅調節方式）、焊頭特性、塑料材質、工件需求綜合操作，且需遵循“先匹配硬件、再軟件微調”的原則，避免盲目調節導致設備損壞或焊接失效。以下是振幅調節的完整流程、方法及關鍵注意事項：

 一、先明確：振幅的“硬件決定基礎”——不可忽視的前提

超聲波振幅并非僅由設備面板“隨意調節”，其核心基礎由換能器、變幅桿、焊頭三者的“硬件組合”決定，這是調節的“上限與基準”，必須優先確認：

1. 振幅的構成邏輯

   設備輸出的原始振幅（換能器決定，通常固定），經“變幅桿”放大/縮小后，再通過“焊頭”傳遞到工件，最終作用于塑料的振幅 = 換能器振幅 × 變幅桿變比 × 焊頭損耗（通常忽略）。

   例：換能器振幅10μm + 變幅桿變比1:2.5 → 理論振幅25μm，焊頭安裝后實際振幅約23~25μm（微小損耗）。

2. 焊頭的“固定振幅屬性”

   每個焊頭出廠時已標注“匹配頻率”（如20kHz）和“推薦振幅范圍”（如20~30μm），調節時不可超出焊頭的振幅耐受上限（如焊頭最大承受35μm，強行調至40μm會導致焊頭開裂、壽命驟減）。

   → 操作前務必查看焊頭銘牌，確認振幅調節的“安全區間”。

 二、振幅調節的3種核心方式（按設備類型分類）

不同結構的超聲波焊接機，振幅調節的硬件/軟件操作差異較大，需針對性處理：

 1. 機械調節式（多用于老式/小型設備：如15kHz、20kHz手動機型）

 調節原理：通過改變“變幅桿與換能器的連接長度”或“焊頭與變幅桿的間距”，物理改變振動傳遞路徑，從而微調振幅（通常范圍±5μm）。

 操作步驟：

  1. 斷電停機，松開變幅桿與換能器的固定螺母（或焊頭與變幅桿的螺絲）；

  2. 按需求微調：

      需增大振幅：將變幅桿向換能器方向擰入1~2圈（縮短間距，增強振動傳遞）；

      需減小振幅：將變幅桿向遠離換能器方向擰出1~2圈（拉長間距，削弱振動傳遞）；

  3. 擰緊固定螺母，通電后用“振幅測試儀”（如超聲波振幅計）檢測實際振幅，確保在目標范圍（反復微調1~2次）。

 注意：機械調節精度低（±1~2μm），且調節后需重新檢查“頻率匹配”（避免頻率偏移導致設備過載），適合對振幅精度要求不高的場景（如PE/PP薄壁件點焊）。

 2. 軟件參數調節式（主流中高端機型：如自動生產線用30kHz、40kHz機型）

 調節原理：設備內置“振幅調節模塊”，通過軟件改變驅動換能器的“高頻電流強度”，間接控制換能器的振動幅度（調節范圍寬，通常10~50μm連續可調，精度±0.5μm）。

 操作步驟：

  1. 開機進入設備操作界面（如觸摸屏/按鍵面板），找到“振幅設置”菜單（英文通常為“Amplitude”）；

  2. 輸入目標振幅值（需在焊頭耐受范圍內，參考材質需求）：

      例：焊接ABS硬殼（厚1mm），目標振幅25μm → 直接輸入“25”，確認保存；

      若需精細調節，可按“±1μm”步進微調（避免一次性大幅改動，如從20μm直接跳至35μm）；

  3. 空載測試：啟動設備（不裝工件），用振幅測試儀貼在焊頭工作面，檢測實際振幅是否與設置值一致（允許±1μm偏差，若偏差過大需校準設備）；

  4. 帶載驗證：安裝工件試焊，觀察焊接效果（如是否虛焊/過焊），再微調振幅（每次±2~3μm）。

 優勢：調節便捷、精度高，適合對振幅敏感的場景（如PC/PA66精密外殼密封焊、電子元件焊接）。

 3. 振幅檔位調節式（簡化型機型：如玩具/小配件生產用臺式機）

 調節原理：設備預設3~5個固定振幅檔位（如“低檔15~20μm、中檔20~25μm、高檔25~30μm”），每個檔位對應固定的硬件參數，無需精細調節。

 操作步驟：

  1. 根據材質/工件需求選擇檔位：

      軟塑料（PE/PP/TPU）→ 低檔位（15~20μm，避免熔融過快飛濺）；

      硬塑料（ABS/PC/PA）→ 中/高檔位（20~30μm，保證生熱效率）；

  2. 試焊后判斷：若虛焊則升一檔，若過焊則降一檔（無中間微調，適合簡單工件批量生產）。

 三、振幅調節的“材質適配指南”（避免盲目試錯）

振幅的核心作用是“提供摩擦生熱的能量”，不同塑料的硬度、熔點差異大，需匹配對應的振幅范圍，這是調節的“核心依據”：

 塑料類型        材質特性                           推薦振幅范圍（μm）  調節邏輯

 硬塑料（高硬度）  剛性強、熔點較高（如ABS、PC、PA66、PMMA）  25~45               需足夠振幅才能快速生熱，避免虛焊；若加玻纖（如PA66+30%玻纖），振幅需提高5~10μm（玻纖增強剛性，需更強振動）

 軟塑料（低硬度）  柔性好、熔點較低（如PE、PP、TPU、EVA）  8~20                振幅過高易導致塑料“過度熔融”（溢料、燒蝕），需低振幅+稍長焊接時間（平衡生熱與熔融量）

 混合塑料（合金）  特性介于兩者之間（如ABS+PC、PC/ABS）  20~30               以“硬度更高的組分”為參考（如ABS+PC以PC為主，振幅偏向25~30μm），試焊后微調±2~3μm

 薄壁/微小件      工件厚度＜0.5mm（如電子連接器、微型卡扣）  15~25               振幅不宜過高（避免工件變形），優先用“低振幅+短時間”（如18μm+0.2s），靠壓力輔助貼合

 四、振幅調節的5個關鍵注意事項（避坑指南）

1. 嚴禁超出焊頭振幅上限

   焊頭的振幅耐受能力有限（如20kHz焊頭通常最大35μm），超出會導致焊頭內部應力集中，1~2次高強度焊接就可能出現裂紋（肉眼難察覺，后續焊接會出現振幅不穩定）。

   → 若需更高振幅，需更換“高振幅耐受焊頭”（如專用高強度焊頭，振幅上限40μm），而非強行調節。

2. 調節后必做“振幅檢測”

   軟件設置的“目標振幅”≠ 焊頭實際振幅（可能因焊頭安裝松動、換能器老化導致偏差），必須用“振幅測試儀”（接觸式/非接觸式）實測：

    接觸式：將測試儀探頭貼在焊頭中心（工作面），啟動設備，讀取數值（精度±0.1μm）；

    非接觸式：用激光振幅儀，無需接觸焊頭，適合精密焊頭檢測。

3. 與壓力、時間的“聯動調節”

   振幅并非獨立參數，需與“焊接壓力、時間”配合：

    高振幅（如30μm）→ 需降低壓力（如0.2MPa）、縮短時間（如0.3s）（避免過焊）；

    低振幅（如15μm）→ 需提高壓力（如0.4MPa）、延長時間（如0.8s）（保證生熱足夠）。

   → 單一調節振幅易導致焊接不良，需“三者聯動優化”。

4. 頻率匹配優先于振幅調節

   振幅調節前，需確保設備“頻率與焊頭匹配”（如設備20kHz，焊頭必須是20kHz）：若頻率偏移（如設備顯示20.5kHz，焊頭是20kHz），即使振幅調節正確，也會出現“振動不穩定”（振幅忽高忽低），導致焊接不均勻。

   → 頻率偏移時，需先校準設備頻率（通過“頻率調節旋鈕”或軟件校準），再調振幅。

5. 長期使用后需重新校準振幅

   設備使用6~12個月后（或焊頭更換3~5次后），換能器、變幅桿的振動性能會衰減，導致“實際振幅低于設置值”（如設置25μm，實際僅20μm），需定期（每3個月）用振幅儀檢測，若偏差＞2μm，需通過軟件或機械方式重新校準。

 總結：振幅調節的“黃金流程”

1. 查焊頭銘牌 → 確定振幅安全區間（如20~30μm）；

2. 按材質選初始振幅（如ABS選25μm）；

3. 按設備類型操作調節（軟件輸入/機械微調/檔位選擇）；

4. 用振幅儀檢測實際值（確保在安全區間+目標范圍）；

5. 試焊驗證（觀察外觀+性能測試）→ 微調振幅（每次±2~3μm）；

6. 批量焊接前，再次檢測振幅穩定性（避免設備漂移）。

通過以上步驟，可精準控制振幅，既保證焊接質量（無虛焊/過焊），又延長設備/焊頭壽命，尤其適合對精度要求高的場景（如醫療耗材、電子元器件焊接）。
